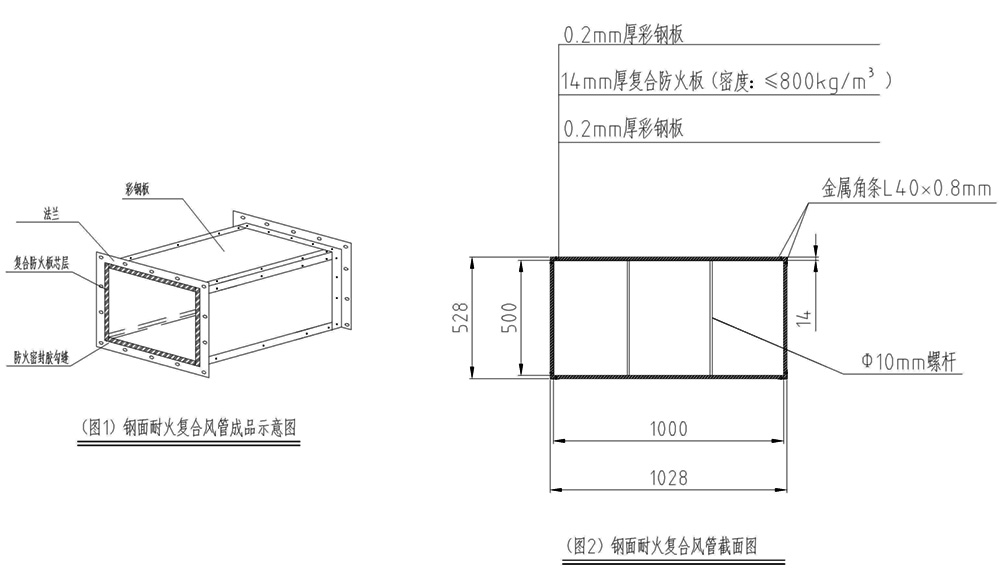

1、单/双面彩钢板排烟风管
单面涂层钢板复合A级不燃无机材料，制作而成的风管系统。排烟风管板材底层为A级防火镁质防火板，面层为彩涂钢板，镁钢排烟风管具有良好的钢性和强度，以及耐腐蚀性、耐候性能、及隔消音性能，它可以有效抵抗碰撞及冲击，抗冲击性能可与铁皮风管相比拟，防火性能为不燃A级，耐火极限为1.5小时以上。
2、镁钢排烟风管符合国家标准《GB/T17428-2009》
3、隔热：隔热保温层镁质防火板，使用14mm以上的A级不燃防火材料，热传导系数低。
4、镁钢排烟风管具有国家防火检测中心相对应的耐火极限检测报告。
5、单面镁钢排烟风管外侧彩钢板壁厚不小于0.2mm,背面须有防腐涂层，满足抗震及防潮防腐性能，另外须采用镀锌角铁法兰连接以及采用镀锌角铁加固。
· （板材+彩钢）密度：≤1000kg/m³，
· 14mm耐火极限≥1.5h，
· 20mm耐火极限≥2h，
· 抗折强度≥10MPA，
· 氯离子含量≤1%，
· 无放射性元素，重金属物质。
· 抗返卤性应无水珠，无返潮，
· 干缩率≤0.3，湿涨率≤0.6，彩钢厚度不小于0.2mm。
主要技术要求：
1、外观：
（1）风管表面平整、无影响使用的波纹、沟槽、裂纹、分层现象，外表面和连接件整齐美观。
（2）风管板材覆面层要求：粘接牢固、标面无皱折、无脱胶、缺胶、断丝现象。
2、燃烧性能：燃烧性能达到不燃A1级
3、耐火性能：
镁钢耐火排烟风管耐火性能
|
耐火性能 |
技术要求 |
风管耐火极限 |
|
完整性 |
棉垫不被点燃 |
1.5h |
|
缝隙探棒不可以通过 |
||
|
背火面不出现火焰或者出现火焰但持续的时间≤10s |
||
|
管道内能保持（300±15）Pa的压差 |
||
|
隔热性 |
背火面平均温升不超过140℃ |
|
|
背火面最高温升不超过180℃ |
常用耐火极限镁质防火板制作材料厚度参考下表
镁钢耐火排烟风管耐火极限材料厚度表
|
耐火极限（h） |
镁质防火板密度（kg/m³） |
镁质防火板厚度（mm） |
| 1.5 | 580-700 | 14 |
| 2 |
580-700 |
20 |
本工程机械排烟系统均采用管道排烟，竖向设置的排烟管道均设置在独立的管道井内，且排烟管道的耐火极限不低于0.5h；设置在吊顶内的水平排烟管道，其耐火极限不低于0.5h；直接设置在室内的水平排烟管道,耐火极限不小于1.0h；走道吊顶内的排烟管道，耐火极限不小于1.0h；穿越防火分区的排烟管道，耐火极限不小于1.5h；汽车库排烟管道，耐火极限不小于0.5h；消防补风管道耐火极限不小于0.5h，穿越防火分区的补风管道，耐火极限不小于1.5h。
质量验收标准：
执行标准：
GB50016建筑设计防火规范
GB51251建筑防烟排烟系统技术标准
GB 50243通风与空调工程施工质量验收规范
JGJ/T141通风管道技术规程
某当地质监站相关执行文件（若有）
本规定为产品设计、制造、检验、验收和试验的最低要求，按最新版本执行。当规定中的有关要求与所引用的标准、规范相冲突时，应按其中最严格者执行。
资料要求：随车附带相应规格的产品质量证明文件。
设计依据：
根据GB51251-2017《建筑防烟排烟系统技术标准》
3.3.8 机械加压送风管道的设置和耐火极限应符合下列规定：
1. 竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1.0h；
2. 水平设置的送风管道，当设置在吊顶内时， 其耐火极限不应低于0.5h；当未设置在吊顶内时，其耐火极限不应低于1.0h。
4.4.8 排烟管道的设置和耐火极限应符合下列规定：
2. 坚向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.5h；
3. 水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.5h；当确有困难时，可直接设置在室内, 但管道的耐火极限不应小于1.0h；
4. 设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.0h，但设备用房和汽车库的排烟管道耐火极限可不低于0.5h。
4.5.7 补风管道耐火极限不应低于0.5h，当补风管道跨越防火分区时，管道的耐火极限不应小于1.5h。
设计说明：
