装配式成品支架系统
抗震支架
矩形风管双向支撑（侧向+纵向）
矩形风管侧向支撑（侧向）
单管双向支撑（侧向+纵向）
单管侧向支撑（侧向）

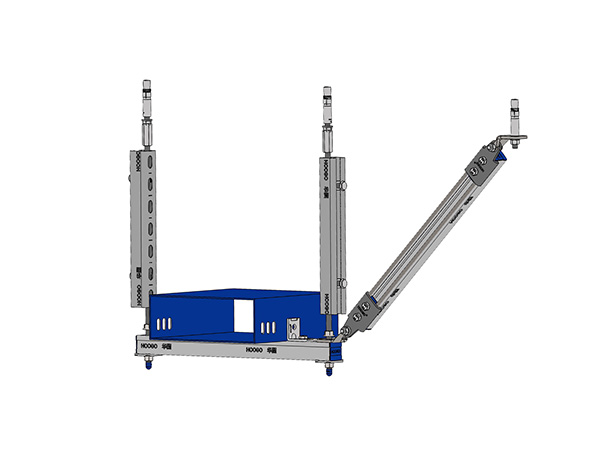

电缆桥架侧向支撑（侧向）

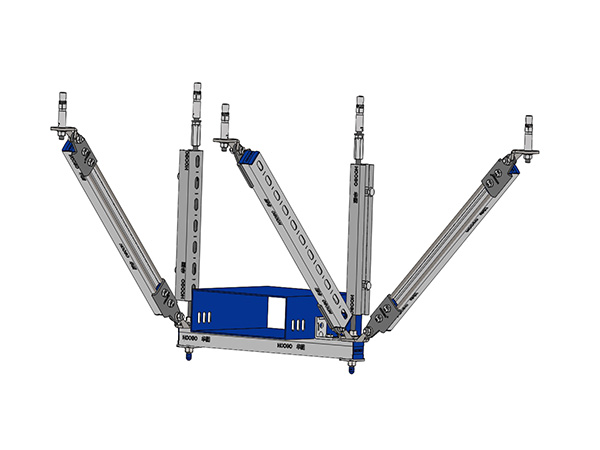

电缆桥架双向支撑（侧向+纵向）

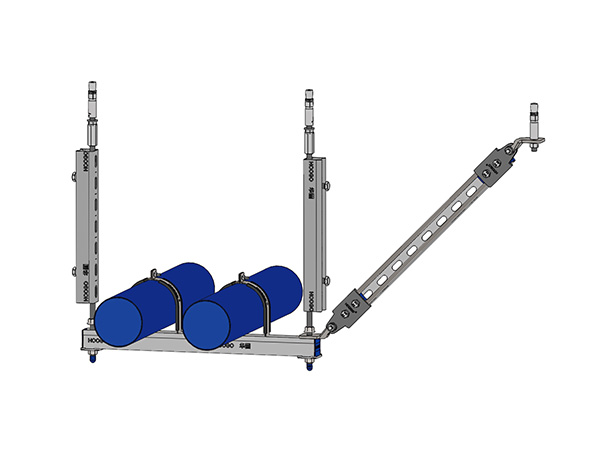

多管组合侧向支撑（侧向）

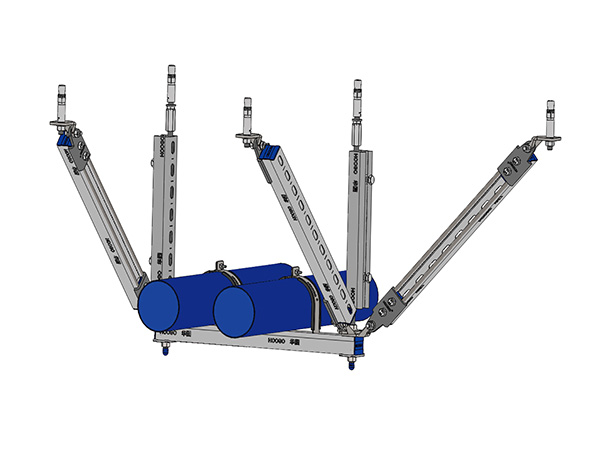

多管组合双向支撑（侧向+纵向）

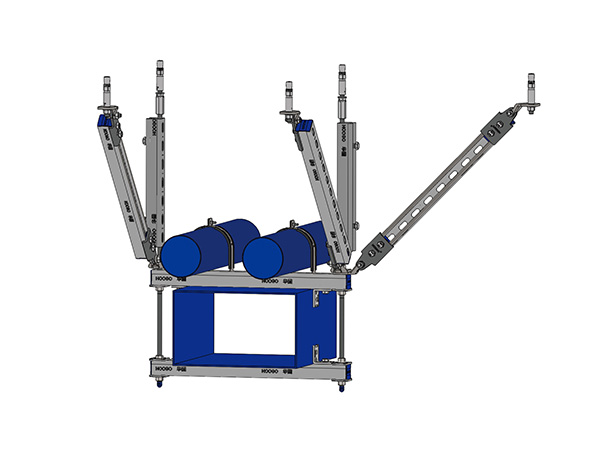

综合系统侧向支撑（侧向）
综合系统双向支撑（侧向+纵向）
国内机电抗震相关规范标准：
国内机电抗震相关图集：
装配式综合支架（重力+抗震）特点分析：
|
综合支架产品特点 |
技术意义 |
与传统作法/仿制厂家比较 |
|
组合式构件、装配式施工，整齐、美观、大方 |
无需焊接和钻孔。可方便地进行拆改调整，且拆卸下的配件和槽钢都可重复使用，不会对材料造成浪费极小。 |
传统的连接方式无非是采取焊接和预钻孔，支架安装完成后很难再做调节。 |
|
各专业能很好地协调，进而提高室内的空间标高 |
具有良好的兼容性，各专业可共用一支吊架；充分利用空间，可使各专业的管束得以良好的协调。 |
各专业各自为战，相互抵触，对立面空间上要求较大的自由度。 |
|
管线综合优化，更合理，更经济 |
通过管线综合优化设计，各专业管线综合更科学、合理；整体项目成本有效节约。 |
1.各专业各自为战，相互抵触，管线布局加长/浪费； 2.传统做法支架成本二重力支架（材料费+安装制作费）+抗震支架（材料费+安装费）；综合支架成本二成品（重力+抗震）材料费+安装费。 |
|
受力可靠、稳定 |
1、拥有专门的成品支吊架设计软件和专业的设计专员，可为客户提供完备的设计方案和施工图设计。 2、固络卡的每一副支吊架都经过设计软件严格的校核和受力分析，确保安全性。 3、所有的受力构件——槽钢及链接件可以实现拼装构件的刚性配合，连接无位移，无阶调节，精确定位。 4、抗冲击及震动，增强支架节点的抗剪能力。 5、整套系统都经过了严格的各类测试，并有国际权威部门出具的检验报告书（如：荷载测试、 耐疲劳测试、抗震测试等 ）。符合ISO9001, ISO14001 标准。保证整套系统完整性与支吊架的稳定性。 |
传统作法不具备此特点。对支吊架没有做全面的力学校核，全凭施工员的经验制做，在考虑安全性及稳定性方面，只能加大材料的规格，至使成本增加。 |
|
全面的跟踪式服务，在施工现场进行实时指导、解惑 |
在施工过程中，固络卡有专业的技术人员在现场指导、解惑，对在施工中碰到的特殊支吊架做实时的力学校核，以及对各专业管束的协调，同时与施工单位协同控制施工进度及材料收发货事宜，确保支吊架安装的安全有序。 |
传统做法不存在现场支持，仿制厂家由于技术实力有限，不能出具完整的支吊架施工图纸，现场支持人员经验有限，极易出现材料乱用和错用的情况，存在支吊架安全的隐患。 |
|
安装速度比传统做法快，缩短施工工期 |
安装速度是传统做法的 6 倍，制作安装成 本是传统作法的二分之一。下料-切割-拼装-组装 |
下料-切割-焊接-拼装-组装 |
|
环保 |
在施工过中无需使用电焊和明火，不会对环境和办公造成影响。 |
在施工过中会产生很多诸如油漆、电焊、气割、紫外光等对人体有害的粉尘、异味及气体。对安装人员及周围人员的健康有很大的危害。 |

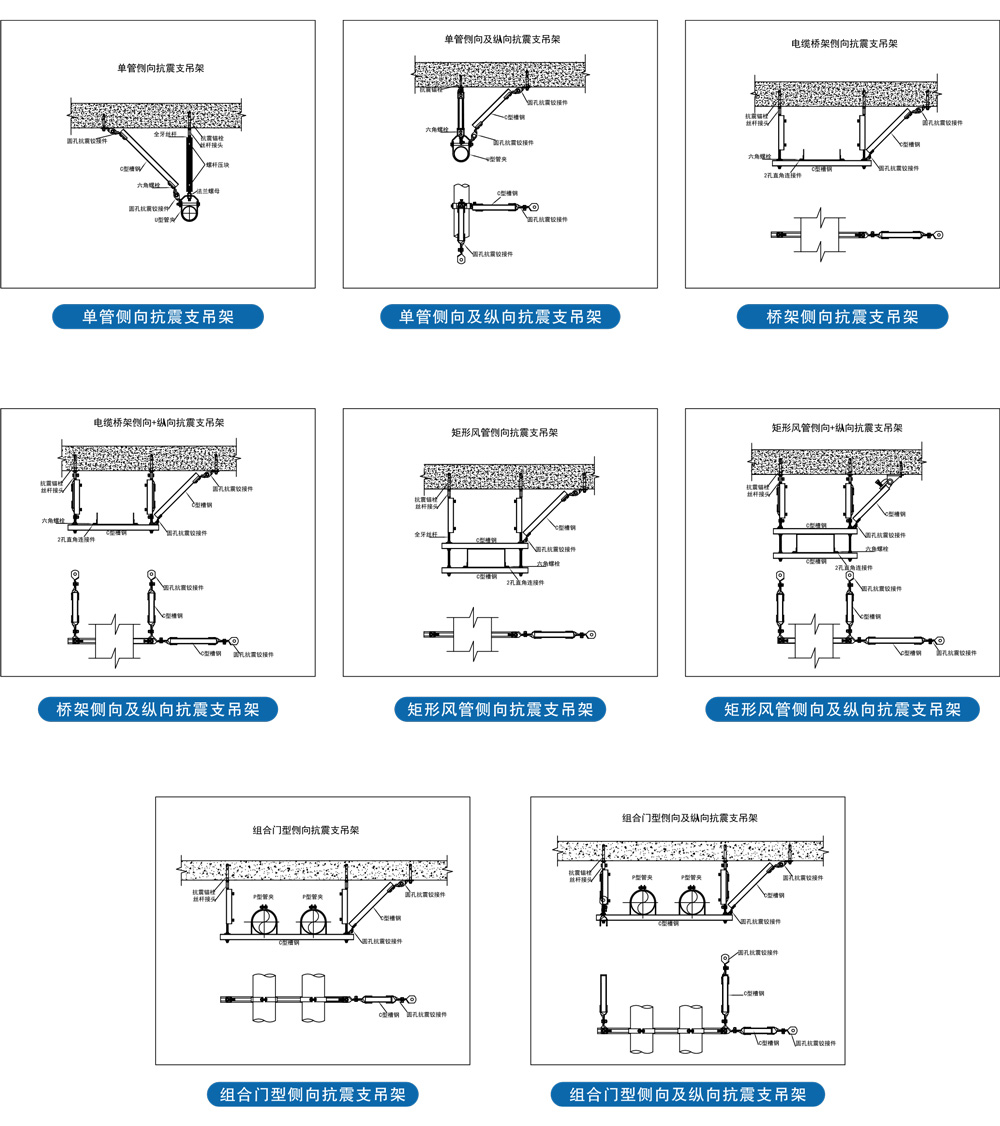

抗震支架系统：

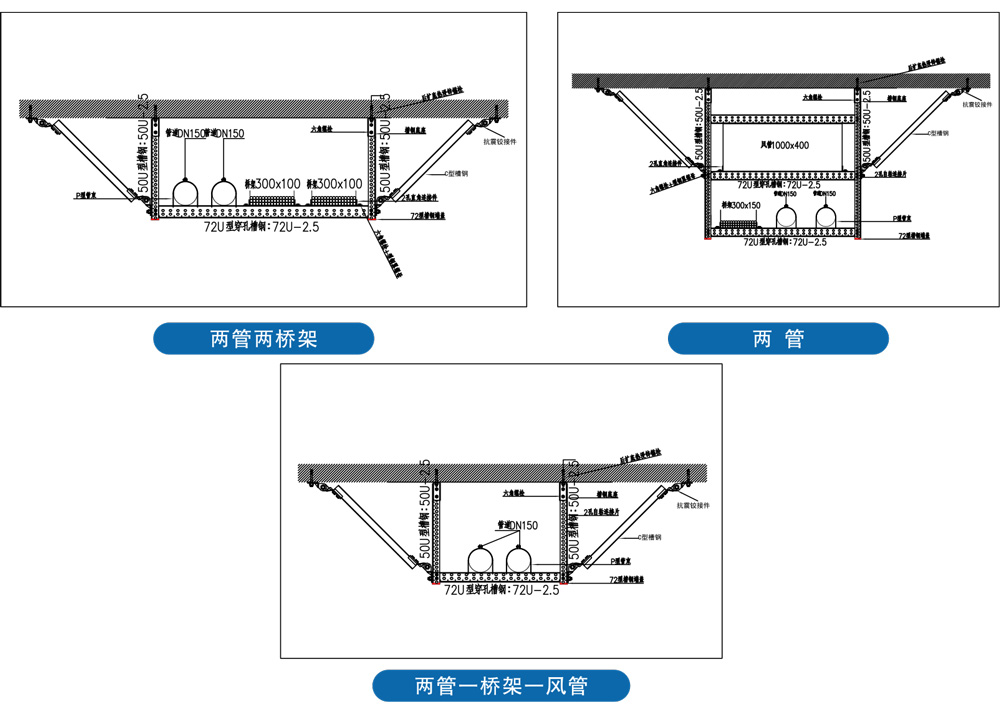

装配式重力及抗震支架系统：
供应、生产能力说明：
|
No. |
内容 | 要求 |
| 1 |
厂房规模 |
固络卡自有工厂、以及长期稳定合作材料供应商 |
| 2 |
仓储能力 |
成品存储能力 |
| 3 |
运输能力 |
与物流公司签订的合同 |
| 4 |
定制化供货 |
与物流公司签订的合同可根据客户需求提供切割、打包、组装服务 |
生产流程：
